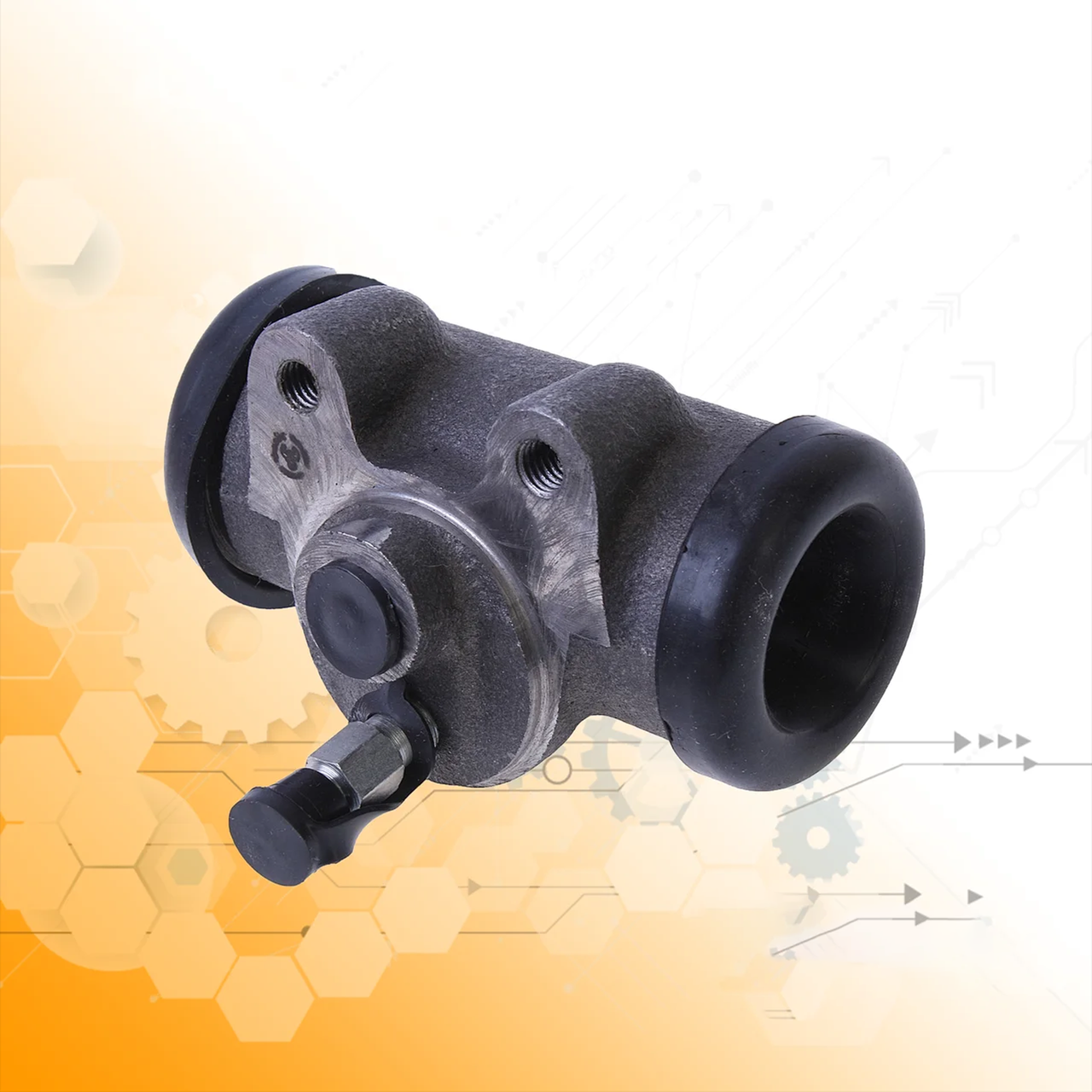

Гальмівний циліндр передній робочий ГАЗ-53, Газ-3307 /4301-3501040

Придбати Гальмівний циліндр передній робочий ГАЗ-53, Газ-3307 /4301-3501040 Ви можете, оформивши замовлення у нас в інтернет магазині УРАЛ-ЗАПЧАСТИНИ через корзину або зателефонувавши за вказаними телефонами.

Гальмівний циліндр передній робочий ГАЗ-53, Газ-3307 /4301-3501040.

Гальма ГАЗ-53 передніх і задніх коліс однакові по конструкції і відрізняються розмірністю окремих вхідних деталей. Гальмівні механізми ГАЗ-53 передніх коліс мають циліндри з поршнями 35 мм і накладки шириною 80 мм. Гальмівні механізми ГАЗ-53 задніх коліс мають циліндри з поршнями 38 мм і накладки шириною 100 мм.

Рис.2. Гальма колеса ГАЗ-53

1 — гальмівна колодка; 2 — колісний циліндр; 3 — екран колісного циліндра; 4 — поворотна пружина колодок; 5 — направляюча скоба колодок; 6 — гальмівний щит; 7 — пружинна шайба; 8 — ганка; 9 — стопорний палець гальмівної колодки; 10 — ексцентрики опорних пальців; 11 — пластина опорних пальців; 12 — мітки; 13 — болт регулювального ексцентрика; 14 — шайба; 15 — оглядовий люк; 16 - регулювальний ексцентрик

Гальма колеса ГАЗ-53 (рис.2) з одного заклинюючою і однієї віджимною колодками складається з гальмівного щита 6, колісного циліндра 2 з екраном 3. Положення колодок 1 в механізмі регулюється з допомогою латунних ексцентриків 10 опорних пальців 9 і регулювальними ексцентриками 16.

Колодки гальма ГАЗ-53 притискаються до регулювальним эксцентрикам стяжний пружиною 4. Кожна колодка центрується незалежно одна від іншої. На зовнішньому торці кожного опорного пальця зроблена позначка 12 (поглиблення 2 мм), що показує положення найбільшого ексцентриситету ексцентрика опорного пальця.

При правильній установці колодок мітки 12 повинні бути звернені одна до іншої, як показано на рис.2. Допускається відхилення повороту міток від зазначеного положення в межах 40°.

Гальма ГАЗ-53 передніх і задніх коліс однакові по конструкції і відрізняються розмірністю окремих вхідних деталей. Гальмівні механізми передніх коліс мають циліндри з поршнями 35 мм і накладки шириною 80 мм. Гальмівні механізми ГАЗ-53 задніх коліс мають циліндри з поршнями 38 мм і накладки шириною 100 мм.
